WXNJ-500NM层间粘结扭剪仪

（专利号：ZL 201810497664.1、ZL 201820767182.9、ZL 201830228380.3   软件著作：2020SR0046967）

一、产品简介

路面层间粘结扭剪仪是湖南旺轩科技有限公司根据交通运输部相应规范，与相关科研单位联合开发的一款用沥青路面层间力学性能的检测设备，主要用于沥青路面与水稳层间扭剪力学性能检测。本仪器可用于室内试验和现场路面检测。本仪器采用电机伺服伺服控制技术、传感器技术、计算机数据采集与处理技术以及全数字闭环测控系统开发的。满足JTG 3450-2019《公路路基路面现场测试规程》标准要求。

二、技术参数

1．扭矩量程：0~400N.m;

2．扭矩分辨率：0.1N.m

3．扭矩测量精度：优于±0.5%；

4．扭转角度范围：0~180°；

5．扭转角度分辨率：0.1°;

6．位移测量精度：优于1%；

7．温度测量范围：-40~100℃；

8．温度测量精度：±0.5%；

9．扭转速率：0.1~180°/min任意可调；

10．测试试验直径：100mm;

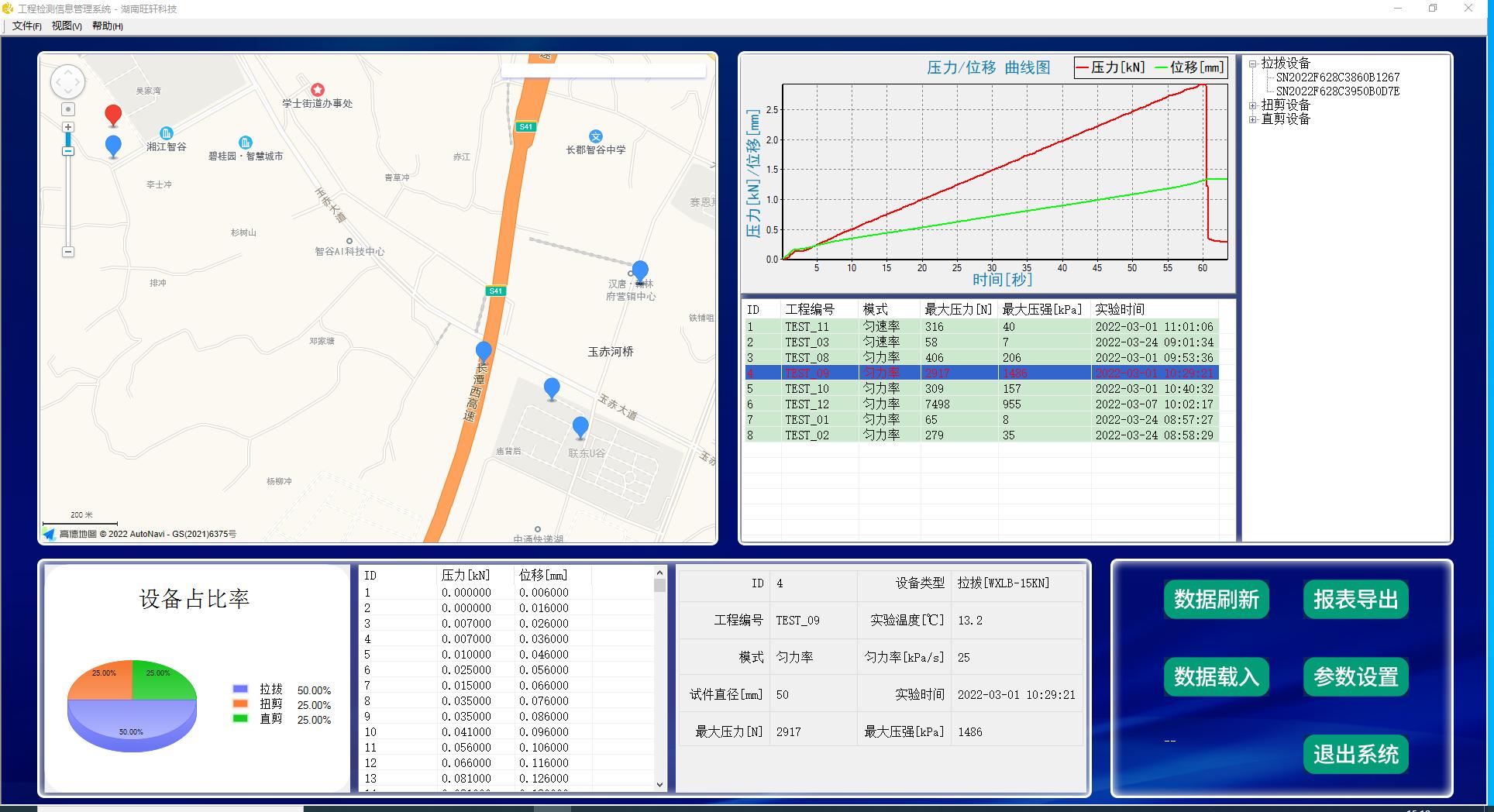

11．4.3寸高分辨率电容屏交互界面，实时绘制力值、位移曲线；

12．本机历史数据存储，可支持128G U盘数据导出，可支持试验完成自动4G数据上传，GPS和北斗定位。

13．云台数据实时监测；

14．具备超载保护，行程硬件限位报警等多重保护。

15．整机功率： 150W;

16．外形尺寸：368*250*400mm

17．整机重量：23kg

四、产品证书
